L-911
雙組份聚氨酯防水涂料 /非焦油環保型
執行標準：GB/T 19250-2013
產品型號：Ⅰ型
產品說明：
本產品是雙組份反應固化型合成高分子防水涂料。甲組份由聚醚和二苯基甲烷、二異氧酸酯(MDI)反應生成的聚氨酯預聚體。乙組份由增塑劑、固化劑、增稠劑、促凝劑等組成的配合液體。使用時將甲、乙兩組份按1：2混合攪拌均勻后涂于需防水的基面上，經數小時后反應固結為富有強性的防水涂膜。
適用范圍：
1. 屋面：砼屋面、天溝、雨篷及各種不規則狀屋面。
2. 地面：衛生間、廚房、游泳池、停車場等。（需粘貼瓷磚的工程，應在涂層上撒布一層均勻砂粒）。
3. 地下：地下室、隧道、地鐵、管道外防水、砼內外墻及地板。也可用作防腐粘接等。
產品特性：
1. 防水涂膜延伸率大、強度高、彈性好。
2. 涂膜密實、無氣泡、無針孔。
3. 無焦油成分、不含苯類成分，對環境無污染。
4. 冷施工，施工方便。
5. 耐腐蝕、耐酸、堿、鹽等化學成分。
6. 與基面粘結力強，不透水性強。
施工步驟：
(一) 基面清理：基層必須干燥，并有一定的強度，必須清除油污和浮灰。舊屋面應把原防水層清除干凈。
(二) 基面修補：基層的分格縫及裂縫處應按規范中規定的方法使用密封材料灌縫。
(三) 配料攪拌：按甲組份：乙組份：稀釋劑(90號汽油)=1:2：(0.2~0.3)配料，用電動攪拌器均勻攪拌5分鐘以上。材料應隨配隨用，一般控制在40分鐘內用完。
(四) 底層：用刮板或刷子用力刮涂均勻。施工間隔時間應隨氣溫不同而自行控制，一般為12小時，以表面不粘為宜。
(五) 中層及面層：待第一遍完全固化后，可按甲組份：乙組份=1：2攪拌均勻后涂刮并使其達到規范要求的厚度。涂刮方向應與前一遍方向垂直，涂膜要求平整，厚薄均勻。如液料黏度較高，可適量添加稀釋劑稀釋。
(六) 增強處理：如需在涂層中平鋪胎體增強時，宜邊涂邊鋪胎體，除去氣泡，并與涂料粘牢，在胎體上涂布涂料時，應使胎體完全被涂料覆蓋，不得有胎體外露、翹邊現象。
(七) 蓄水試驗：一般夏季36小時，冬季72小時即可對衛生間防水層進行蓄水(淋雨)試驗。將地漏口用裝滿砂子的塑料袋封堵密實或用專業的堵頭封堵，再向室內注入5公分清水，以淹沒管根、墻角為準，確保24小時地漏無漏水后到蓄水的房間下部樓層觀察無潮印即為合格。
注意事項：
1. 嚴禁日曬雨淋，并遠離火源。
2. L-911在現場施工時，必須保持良好的通風條件，現場不得有明火。
3. 一般稀釋劑均為易燃易爆化學品，使用時必須嚴格按照防火防爆要求施工。
4. 建議本品用于隱蔽工程防水。
5. 材料應隨配隨用，一般控制在40分鐘內用完。
6. 施工間隔時間應隨氣溫不同而自行控制，一般為12小時，以表面不粘為宜。
參考用量：
2mm厚2.4~2.7kg/m2。
運輸貯存：
1. 運輸與貯存時，不同類型、規格的產品應分別堆放，不應混雜。
2. 避免日曬雨淋，禁止接近火源，防止碰撞，注意通風。
3. 貯存溫度不應高于40℃。
4. 在正常貯存、運輸條件下貯存期為一年。
健康安全：
1. 若本產品接觸皮膚，應用凈水沖洗。
2. 若接觸到眼睛，立即用大量潔凈水沖洗并尋求醫護。
3. 包裝物及未用完殘料請按危險固廢物管理要求處理，嚴禁隨意傾倒，以免污染環境。
4. 避免兒童誤食。
包裝規格：
凈重：A組份：10kg/桶；B組份：20kg/桶；每組30kg。

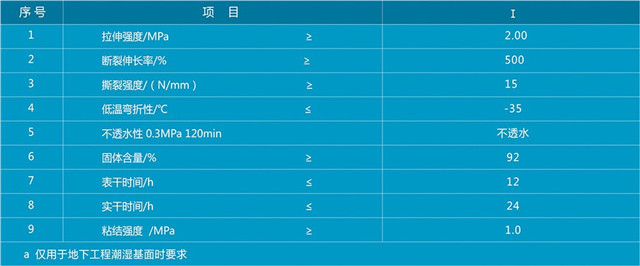

技術參數：
漏了嗎公眾號
朗凱奇公眾號
